Passerelle Marceaux

Crédit photos : SMB

Descriptif et détails de l’ouvrage

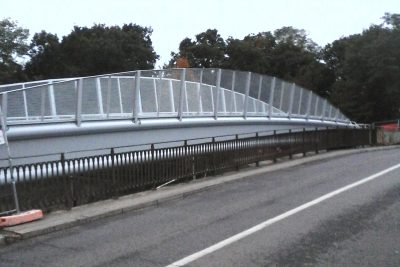

SMB a réalisé la construction d’une passerelle piétonne et cyclable permettant le franchissement des voies SNCF Paris/Le Havre à Rosny-sur-Seine.

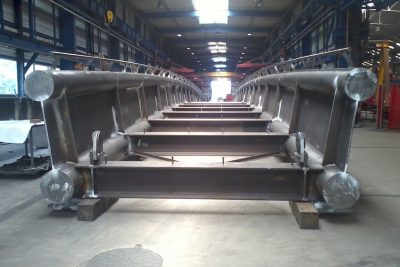

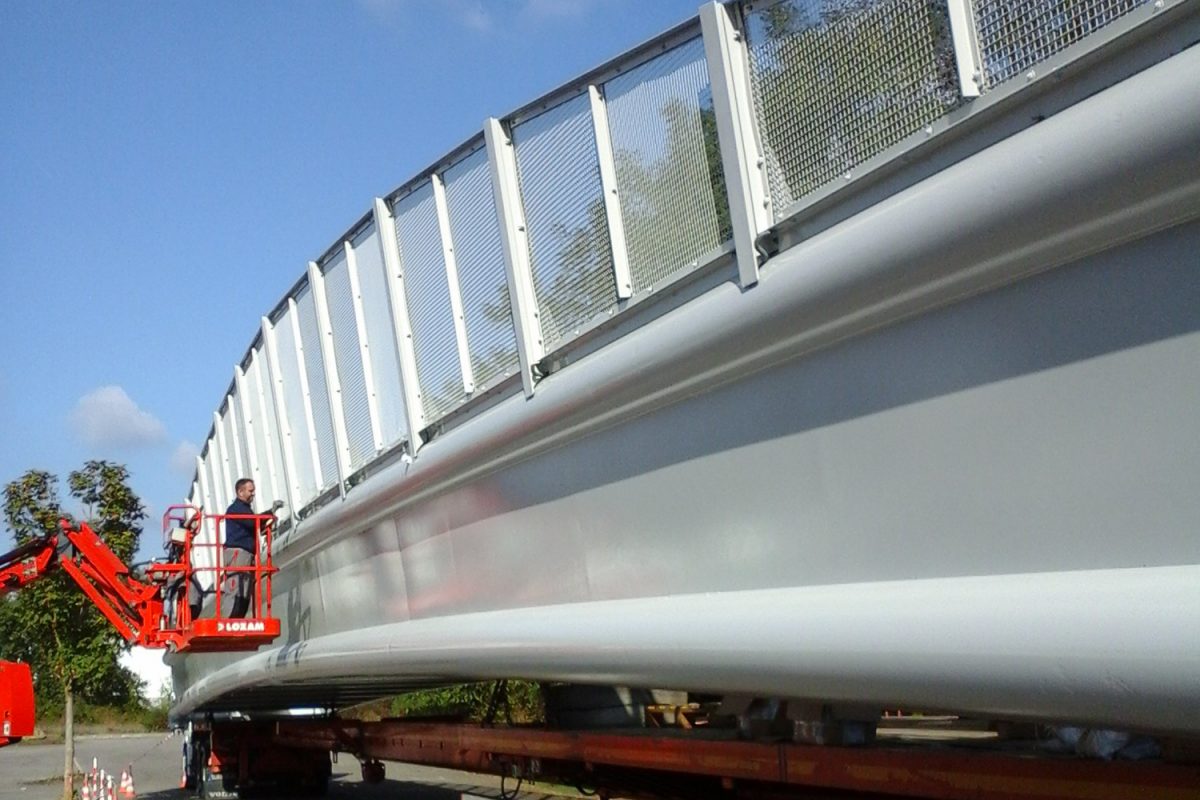

Fabriqué en un seul élément dans nos ateliers de Ploufragan (22), le tablier de la passerelle est porté par 2 poutres  latérales à âme pleine, inclinées vers l’extérieur et dont les membrures sont constituées de tubes cylindriques. Des auvents grillagés assurent la protection vis-à-vis des caténaires. La dalle en béton est coulée sur un bac acier supporté par des entretoises en profilé HEA.

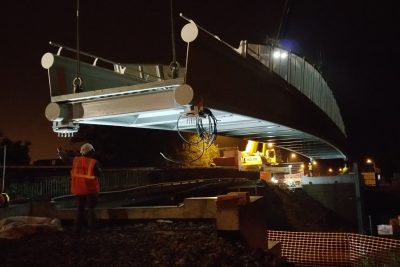

Mise en place du tablier par levage de nuit, sous consignation caténaire et sous interruption de la circulation ferroviaire.

Particularité

Réalisation d’une passerelle piétonne de 35 mètres.
